Trzy pompy śrubowe

Pompa trzy-śrubowa jest dodatnią pompą obrotową, która transportuje ciecze przez trzy śruby międzyprzewodowe obracające się w obudowie pompy. Jego główna konstrukcja składa się ze śruby napędowej (śruby aktywnej) i dwóch napędzanych śrub (napędzanych aktywną śrubą). Trzy śruby między ciałem pompy, tworząc uszczelnioną wnękę. Ciecz jest ciągle przepychana przez te uszczelnione wnęki, płynnie przekazując ją z portu ssącego do portu rozładowania.

Gdy pompa śrubowa działa, aktywna śruba obraca się w określonym kierunku, a napędzana śruba również obraca się odpowiednio. Wnęka utworzona przez wnękę zęba w punkcie ssącym zmienia się od małego na duże, pochłaniające ciecz. Gdy korpus wnęki wzrasta do wartości maksymalnej, jest on zamknięty przez zaangażowane zęby i wnęki zęba. Olej w zamkniętej wnęce porusza się wzdłuż osiowego końca rozładowania. Objętość wnęki w porcie rozładowania stopniowo zmniejsza się w celu rozładowania cieczy.

• Śruba napędowa jest napędzana przez silnik lub inne źródło zasilania.
• Śruba napędowa napędza dwie napędzane śruby, aby obrócić synchronicznie, tworząc kilka zamkniętych komory między trzema śrubami i między nimi a trzema obudową pompy śrubowej.
• Ciecz jest zamknięta w tych komórkach i płynnie transportowana wzdłuż osi śruby od jednego końca do drugiego.
• Cały proces jest praktycznie wolny od pulsacji i zapewnia stabilne natężenie przepływu.

1. Stosowane jako pompy paliwa, zasilania paliwa i pompy transferowej w urządzeniach grzewczych.
2. Stosowane jako hydrauliczne, smarowanie i zdalne pompy silnikowe w przemyśle maszynowym.
3. Stosowane jako pompy obciążenia, transferu i cieczy w przemyśle chemicznym, petrochemicznym i spożywczym.
4. Stosowane jako przeniesienie, wzmocnienie, wtryskowanie paliwa i pompy smarowania na statkach, a także pompy morskiej układu hydraulicznego.
5. Dostawa oleju smarowego (systemy smarowania silników, sprężarki, turbiny itp.)
6. Przekładnia hydrauliczna (dostarczanie oleju hydraulicznego)
7. Dostawa paliwa (statki, systemy paliwowe)
8. Media o wysokiej wartości (asfalt, żywice, polimery itp.)
9. Krążenie sprzętu przemysłowego (chłodzity, płyny uszczelniające, smary itp.)

• Gładki przepływ, minimalne pulsowanie ciśnienia, niski hałas i długa żywotność.
• Silna zdolność samowystarczająca eliminuje potrzebę zaworu stopowego lub sprzętu próżniowego, zapewniając niezawodne działanie.
• Kompaktowa struktura, niewielki rozmiar i lekka waga pozwalają na duże prędkości, umożliwiając bezpośrednie działanie przez silnik elektryczny lub inny napędowy.
• Pompa dostarcza podłoże bez pianki i wolne od wiru, zdolne do przekazywania mediów o wysokiej mieleństwa i wysokiej temperaturze.
• Komponenty wykorzystują wysoce wszechstronną, seryjnie zaprojektowaną konstrukcję z wieloma opcjami montażu.

W prawo w lewym



W prawo w lewym: z napędu (silnik) widoku z boku pompy, prawej strony importu, lewej strony dla eksportu.

W lewo w prawo



Po prawej stronie: z napędu (silnik) widoku z boku trzech śrub, lewa strona importu, prawa strona eksportu.

Tylny wlot i wylot



Tylny wlot i gniazdko: z napędu (silnik) widok z pompy, koniec poprzecznego fl ange dla importu, pompa dla eksportu górnej części

Ostatni z tyłu



Ostatnio z tyłu: z napędu (silnik) widoku z boku trzech śrubowych pompy poprzecznej dla importowania, po lewej stronie pompy dla fl ange.

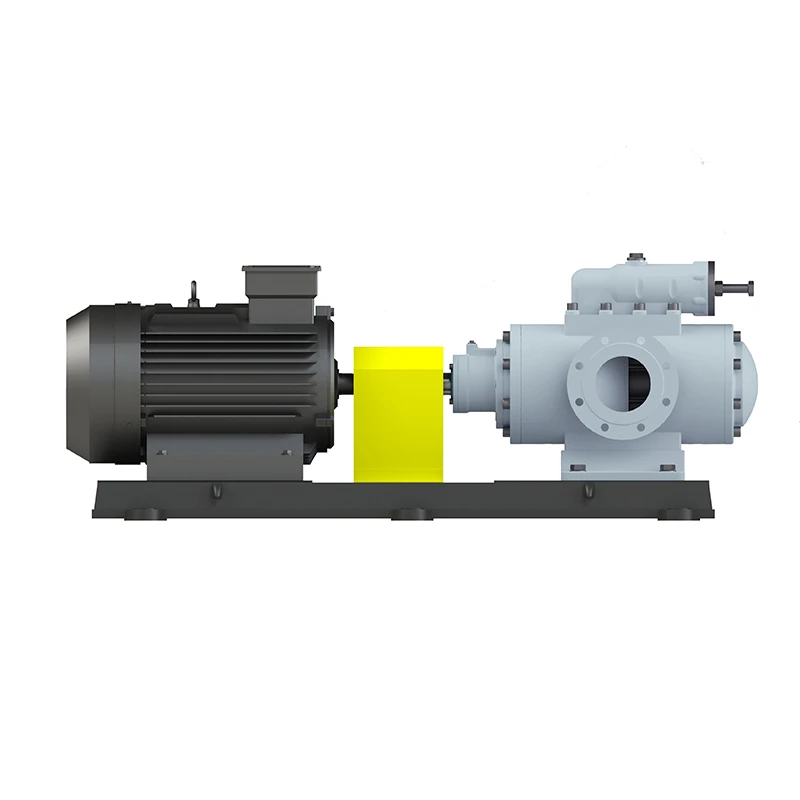

Instalacja pozioma: silnik i pompa zainstalowane w podstawie, połączone sprzęganiem.

Tylna instalacja pozioma: silnik i pompa zainstalowane na podstawie.

Instalacja pozioma wspornika: Silnik i pompa są instalowane na obu końcach wspornika, a wspornik jest ustawiany przez stopę montażową.





Instalacja pionowa: silnik i pompa zainstalowane na obu końcach wspornika, w środku przez połączenie sprzęgającą.

Instalacja zanurzenia: Silnik i pompa są instalowane na obu końcach wspornika, koniec pompy śrubowej jest zanurzona w medium, a okrągła płyta wspornika jest ustalana na zbiorniku paliwa.

Aby uzyskać więcej informacji i parametrów, skontaktuj się z nami, aby uzyskać katalog.
